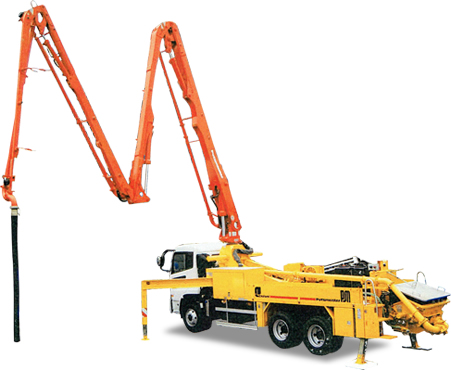

型式 / BSF28.16H
メーカー / プツマイスタージャパン株式会社
|
|
 | |
| ポンプ |
理論最大吐出量 |
標準160m3/h |
高圧108m3/h |
| 理論最大吐出圧 |
標準8.5MPa |
高圧108MPa |
| シリンダ径 |
φ230mm |
| ストローク長 |
2,100mm |
| コンクリートシリンダ数 |
2 |
| コンクリートシリンダ容積 |
87.2L |
| 吐出口口径 |
175A |
| ホッパー |
0.6m3 |
| スクリーンを上げるとポンプ停止 |
| 非常停止ボタン |
シャーシー両サイドと
ホッパーに設置 |
| ホッパー洗浄用水ポンプ |
160L×2.1Mpa |
| ブーム |
ブーム形式 |
全油圧式4段屈折式 |
| 最大垂直リーチ |
27.6m |
| 最大水平リーチ |
23.8m |
| 最大下方リーチ |
18.1m |
| 作業角度・長さ |
ブーム1 |
0～101° |
7.0m |
| ブーム2 |
0～180° |
5.6m |
| ブーム3 |
0～267° |
5.6m |
| ブーム4 |
0～268° |
5.6m |
| 拡張必要高さ |
6.4m |
| 旋回角度 |
365° |
| グリーンシステム |
集中給油
（ブーム・旋回台・ポンプ） |
| 操作方法 |
手動・無線・有線（25m） |
| コンクリート輸送管径 |
125A |
| 先端ホース径 |
125A×4m |
アウトリガ
操作方式 |
前 |
油圧式 6.3m |
| 後 |
油圧式 2.6m |
| シャーシ |
形式 |
UDトラックス PKG-CW4YLNH
GVW22t |
| 最大馬力 |
410HP/1,800rpm |
| エンジン型式 |
GE13（302kW） |
| 車両全長 |
10,850mm |
| 車両全幅 |
2,490mm |
| 車両全高 |
3,690mm |
| 燃料タンク容量 |
300L | |
