ハードな作業も余裕のスクイーズ 小型車

 3.5トン

 スクイズ

 ブーム車

 極東開発

 3段

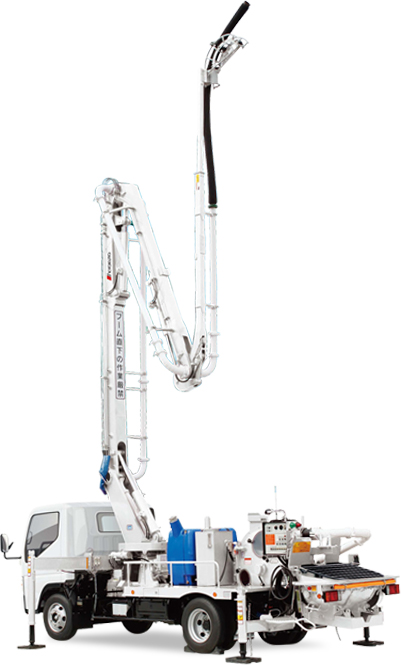

 型式 / スクイーズクリートPH50B-17
メーカー / 極東開発工業株式会社
▶リンク



ポンプ 方式 真空スクイーズ式
最大吐出量 50m3/h
(最速)
36m3/h
(低速)
最大吐出圧力 1.8MPa 2.5MPa
最大骨材寸法 25mm
ホッパ容量 0.28m3
ホッパ地上高 約1,050mm
ポンピングチューブ径 4.5B
ブーム 形式 3段屈折式+先端伸縮式
最大地上高さ 17m
最大長さ 14.3m
操作方法 電磁油圧式
コンクリート配管径 100A
旋回角度 360°全旋回
アウトリガ 形式 手動引き出し式・ジャッキ油圧式
張り出しスパン フロント 標準3,600mm
(アウトリガ最外端3,790mm)
ワイド4,695mm
(アウトリガ最外端4,885mm)
リヤ 2,680mm
(アウトリガ最外端2,880mm)
ジャッキ反力 フロント 70kN
リヤ 60kN
水タンク容量 350L
配管洗浄 形式 水洗
方法 ポンプ本体兼用
能力 吐出量 50m3/h
(高速)
36m3/h
(低速)
圧力 1.8MPa
(低速)
2.5MPa
(低速)
車体洗浄 形式 水洗
方法 小型電水ポンプ
能力 吐出量 90L/min
圧力 0.3MPa
架装シャシ 3.5t車級
寸法 車両全長 約6,740mm
車両全幅 約2,060mm
車両全高 約2,790mm
車両総重量 約7,200kg
