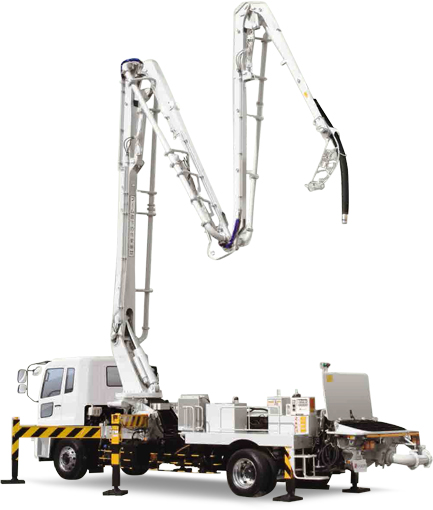

型式 / PY115A-26C
メーカー / 極東開発工業株式会社
▶リンク |
|
| |
| 仕様 |
8B仕様 |
9B仕様 |
| 性能 |
最大吐出量
（吐出量×
吐出圧力） |
標準圧送 |
100m3/h×
5.6MPa |
115m3/h×
4.6MPa |
| 高圧圧送 |
70m3/h×
7.8MPa |
80m3/h×
6.6MPa |
| 残コン排出方式 |
水洗 |
| 最大骨材寸法 |
40mm |
| ポンプ本体 |
コンクリートシリンダ数 |
2 |
| シリンダ径×ストローク |
φ205mm×
1,650mm |
φ225mm×
1,650mm |
| ホッパ |
容量 |
0.5m3 |
| 地上高 |
約1,250mm |
| 水タンク容積 |
400L |
| 水ポンプ |
形式 |
復動ピストン式 |
| 配管洗浄時 |
最大吐出量 |
25m3/h |
| 最大吐出圧力 |
4.9MPa |
| 車体洗浄時 |
最大吐出量 |
40L/min |
| 最大吐出圧力 |
4.9MPa |
| ブーム |
ブーム形式 |
全油圧4段屈折式 |
| 最大長さ |
21.8m |
| 最大地上高 |
25.8m |
| 旋回角度 |
360°全旋回 |
| 操作方式 |
電磁油圧式
（手動・リモコン両用） |
| コンクリート輸送管径 |
125A |
| アウトリガ |
型式 |
手動引出し、ジャッキ油圧式 |
フロント
張出スパン |
5,430mm（最大） |
センター
張出スパン |
5,430mm（最大） |
| リヤスパン |
2,200mm（固定） |
ジ
ャ
ッ
キ
反
力 |
フロント |
127kN（13t） |
| センター |
157kN（16t） |
| リヤ |
78kN（8t） |
| 操作方式 |
PLCコントロールパネル |
| 架装シャシ |
GVW16t級（積載8t車級） |
| 車両全長 |
約9,800mm |
| 車両全幅 |
約2,490mm |
| 車両全高 |
約3,500mm |
| 車両重量乗員 |
3名 |
| 車両総重量 |
約16,765kg | |
