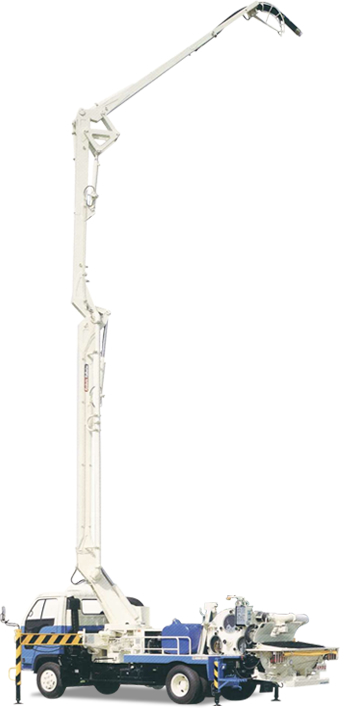

15m3段屈折式 真空スクイーズ 小型車

 4トン

 スクイズ

 ブーム車

 極東開発

 3段



型式 / PH65-18
メーカー / 極東開発工業株式会社
▶リンク



ポンプ 方式 真空スクイーズ式
理論吐出量
(吐出量×
吐出圧力)
高速圧送 65m3/h × 18kgf/cm3(最速)
低速圧送 55m3/h × 22kgf/cm3
最大圧送送距離 水平 170m
垂直 50m
最大骨材寸法 25mm
コンクリートスランプ 10cm以上
ホッパ容量 0.3m3
ホッパ地上高 約1,120mm
ポンピングチューブ径 5B(125A)
ブーム 形式 3段屈折式
最大地上高さ 17.6m
最大長さ 15m
操作方法 電磁油圧式
コンクリート配管径 100A
旋回角度 360°全旋回
アウトリガ 形式 手動引き出し(前部)・
ジャッキ油圧式
張り出しスパン 4.8m前部(最大)
水タンク容量 400L
配管洗浄 形式 水洗
方法 ポンプ本体兼用
能力 圧力 18kgf/cm2(高速)
22kgf/cm2(低速)
吐出量 65m3/h(高速)
5,565m3/h(低速)
車体洗浄 形式 水洗
方法 小型電水ポンプ
能力 圧力 1.7kgf/cm2(最大)
吐出量 40L/min(最大)
架装シャシ イスズ KC-NRR33G4
三菱 KC-FH228G
日野 KC-FC2JGBA
日産 KC-MK211EG
寸法 車両全長 約7,500mm
車両全幅 約2,170mm
車両全高 約2,950mm
車両総重量 約7,970kg
