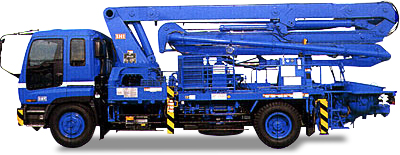

地上高26mM型4段ブーム搭載 大型車

 8トン

 ピストン

 ブーム車

 IHI建機

 4段

型式 / IPG115B-8E26/4
メーカー / IHI健機株式会社
▶リンク



ポンプ 方式 高低切替ピストン式
バルブ形式 Sバルブ
輸送シリンダ径 Φ220mm
最大吐出量 大容量時 115m3/h
高圧時 78m3/h
ピストン前面圧 大容量時 max4.5MPa
(46.0kgf/cm2
高圧時 max7.0MPa
(71.8kgf/cm2
最大骨材径 150A 40mm
125A 40mm
100A 30mm
コンクリートスランプ 8~21cm
ストローク長 1,600mm
シリンダ数 2
ホッパ容量 0.48m3
ブーム 形式 M形4段油圧屈折式
最大リーチ 21.45m
最大地上高 25.5m
コンクリート輸送配管 125A
寸法 車両全長 約9,100mm
車両全幅 約2,490mm
車両全高 約3,410mm
車両総質量 約16,000kg
